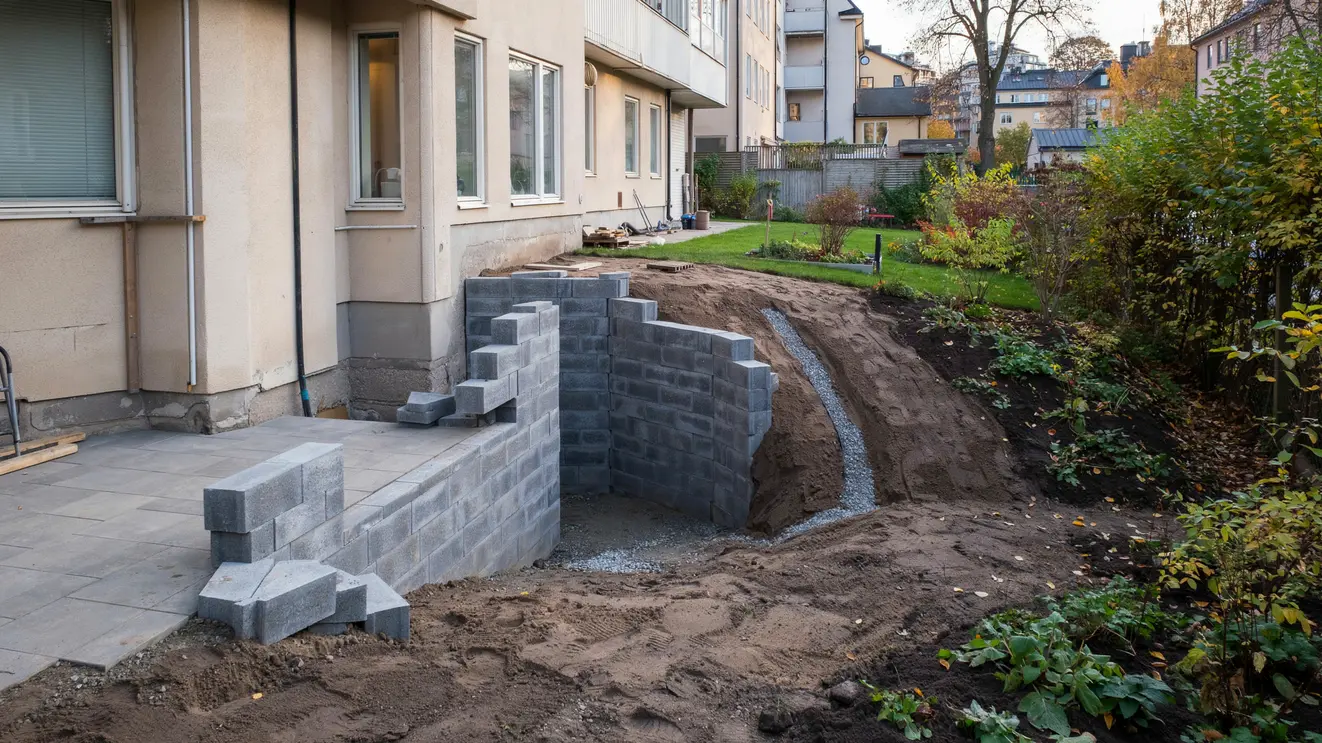

En stödmur av murblock vid ett hus i Södermalm planeras för att ta upp höjdskillnaden i en befintlig slänt intill en uteplats. Omfattningen rör en mur på cirka 10 meter med en höjd på cirka 1 meter, där muren ansluter mot en trapp och även fortsätter på en del som inte syns i bildunderlag. Arbetet omfattar markförberedelse, grundläggning, montering av murblock, dränering bakom muren samt återfyllnad med bevarade massor på tomten.
Underlaget till denna beskrivning kommer från en vidarebefordrad kundförfrågan om stödmur med murblock.
Stödmur som tar upp släntens nivåskillnad
När en slänt har grävts ur intill en uteplats behöver muren kunna hålla tillbaka jordtryck och samtidigt ge en tydlig och stabil avslutning mot markytan. För en mur på cirka 10 meter och cirka 1 meter i höjd kontrolleras först linjeföring, nivåer och anslutningen mot trappan. Även den del som fortsätter till vänster om trappen behöver passas in så att muren fungerar som en sammanhängande konstruktion och inte bara som en visuell kant.
Markarbete och grundläggning
Underlaget för stödmuren behöver schaktas till rätt nivå och bredd så att en bärande grund kan byggas upp. Om det finns kvarvarande markarbete efter tidigare urgrävning justeras bottenlinjen innan bärlager läggs ut och packas. Finns en större sten i murens tänkta sträckning bedöms om den kan tas bort med maskin utan att påverka omgivande ytor. Om stenen inte kan avlägsnas anpassas lösningen, exempelvis genom att murens dragning justeras eller att uppbyggnaden formas runt hindret på ett sätt som fortfarande ger stöd och dränering bakom konstruktionen.
Murblock, förankring och anpassning mot trapp
Murblock väljs efter murens funktion som stödmur, den aktuella höjden och hur lasten från slänten ska hanteras. Vid cirka 1 meters höjd blir blockens utformning, blockens låsning mot varandra och murens bakåtlutning viktiga delar i konstruktionen. Där muren möter trappan anpassas avslut, höjder och skift så att anslutningen blir tydlig och att stegens närliggande mark inte lämnas utan stöd. Om förutsättningarna kräver det kan bakåtförankring med geonät eller liknande lösning bli aktuell, men behovet avgörs av murens system, markens uppbyggnad och belastningen bakom muren.
Dränering bakom muren
Bakom en stödmur behöver vatten ledas bort så att trycket mot muren inte ökar i onödan. Därför läggs dränerande material bakom blocken tillsammans med duk som hjälper till att skilja jord från den dränerande zonen. Denna del är central eftersom en stödmur inte enbart bär jordmassor utan även påverkas av fukt och vattenrörelser i slänten. Återfyllnaden utförs stegvis så att materialet hamnar på rätt plats och så att konstruktionen inte trycks ur läge under uppbyggnaden.
Massor som stannar kvar på tomten
När överskottsmassor inte ska transporteras bort behöver arbetet planeras så att schaktade eller flyttade massor kan läggas upp på lämplig plats för senare utfyllnad. Det påverkar logistik, arbetsyta och maskinernas framkomlighet, särskilt nära uteplats, trapp och hus. Samtidigt behöver upplaget placeras så att det inte belastar den nybyggda muren innan återfyllnad och packning är färdig. Genom att hålla kvar massorna på tomten går det att samordna stödmursarbetet med annan markutjämning utan att lägga in onödiga transporter i omfattningen.
Arbetets omfattning
Arbetet avser en stödmur av murblock intill ett hus i Södermalm, med anslutning mot trapp och med tillhörande mark- och dräneringsarbeten.
- ✓ Stödmur av murblock cirka 10 meter lång och cirka 1 meter hög
- ✓ Eventuellt återstående markarbete och grundläggning
- ✓ Dränering bakom muren med dränerande material och duk
- ✓ Återfyllnad bakom muren utan borttransport av överskottsmassor
Material
Materialvalet anpassas till att muren ska fungera som stödmur mot en befintlig slänt och kunna ansluta korrekt mot trappan.
| Material | Omfattning |
| Murblock | För cirka 10 m stödmur |
| Dränerande material | Bakom mur |
| Markduk | Bakom mur |
| Geonät eller liknande | Bedöms efter förutsättningar |
Arbetssteg för stödmur med murblock
- 1
Utsättning och kontroll av underlag
Sträckning, höjder och anslutning mot trapp kontrolleras innan botten för muren färdigställs. Eventuella hinder i bottenlinjen, som större sten, bedöms och lösningen anpassas efter vad som går att genomföra i marken.
- 2
Grund, första skift och dränering
Bärande lager byggs upp och packas innan första skiftet sätts med rätt nivå och riktning. Därefter byggs muren vidare samtidigt som dränerande material och duk placeras bakom konstruktionen.
- 3
Återfyllnad och anpassning av avslut
Återfyllnad sker successivt bakom muren och packas efter behov. Avslut mot trapp, sidor och synliga övergångar justeras så att muren fungerar både konstruktivt och som en tydlig avgränsning av uteplatsens nivå.
Planerar du en liknande stödmur i Södermalm
En stödmur av murblock behöver anpassas till höjdskillnaden, tillgänglig arbetsyta och hur muren möter befintliga delar som trapp, uteplats eller slänt. Redan i planeringen är det bra att skilja mellan synligt murarbete och de delar som ligger bakom muren, eftersom grund, dränering och återfyllnad påverkar funktionen lika mycket som blockens utseende. När marken redan har grävts ur behöver det också kontrolleras vad som återstår för att skapa en stabil bottenlinje.
Det underlättar att beskriva ungefärlig längd och höjd, om muren ska ta upp jordtryck från en befintlig slänt och om det finns hinder i marken som kan påverka sträckningen. Uppgifter om anslutning mot trapp eller andra fasta delar hjälper till att bedöma hur block, avslut och nivåer ska anpassas. Om massor ska sparas på tomten i stället för att köras bort är det också bra att ange detta från början.
- ✓ Ange murens ungefärliga längd och höjd
- ✓ Beskriv om muren ska stötta en slänt eller avgränsa en nivå
- ✓ Nämn anslutningar mot trapp, uteplats eller andra fasta delar
- ✓ Berätta om sten eller andra hinder i bottenlinjen
- ✓ Skriv om överskottsmassor ska sparas på tomten
Vill du jämföra upplägg för din mur
Beskriv förutsättningarna i formuläret så blir det enklare att bedöma lämplig lösning för stödmur, grundläggning och dränering.
